Caso real: Construcción de una nave logística para maquinaria agrícola con estructura metálica y cerramiento sandwich

Introducción: Un desafío de almacenamiento en el campo

En el corazón de la provincia de Lleida, un agricultor con más de 200 hectáreas de cultivo extensivo se enfrentaba a un problema común pero crítico: su parque de maquinaria agrícola había crecido considerablemente pero carecía de un espacio adecuado para su almacenamiento y mantenimiento. Tractores, cosechadoras, sembradoras y equipos de precisión valorados en cientos de miles de euros permanecían a la intemperie, expuestos a las inclemencias meteorológicas y al riesgo de vandalismo.

Tras evaluar diferentes opciones, nuestro cliente optó por una solución definitiva: construir una nave logística específicamente diseñada para maquinaria agrícola. Este artículo detalla paso a paso el proceso completo, desde la concepción inicial hasta la entrega final, incluyendo decisiones técnicas, materiales seleccionados y soluciones implementadas.

Análisis de necesidades y dimensionamiento

Evaluación inicial del parque de maquinaria

El primer paso fue realizar un inventario detallado del equipo que necesitaría alojamiento:

• 2 tractores de gran potencia (modelos de 250 y 180 CV)
• 1 cosechadora de cereales (ancho de trabajo: 7,5 metros)
• 1 sembradora de precisión de 4 metros
• 3 remolques agrícolas de diferentes capacidades
• Equipos auxiliares: pulverizadores, abonadoras, herramientas

Requisitos específicos identificados:

1. Altura libre mínima: 5,5 metros para permitir el acceso de la cosechadora con cabezal
2. Ancho de puertas: mínimo 6 metros para maniobrabilidad
3. Resistencia estructural: capacidad para soportar grúas de mantenimiento
4. Aislamiento térmico: protección contra temperaturas extremas
5. Suelo resistente: capaz de soportar pesos puntuales de hasta 15 toneladas
6. Iluminación natural y artificial: para trabajos de mantenimiento
7. Ventilación adecuada: prevención de condensación

Elección de la estructura metálica

Por qué acero galvanizado

Tras analizar diferentes materiales, se optó por una estructura de acero galvanizado en caliente por varias razones fundamentales:

• Durabilidad: protección contra la corrosión en ambiente rural
• Rapidez de montaje: reducción del tiempo de obra
• Ligereza estructural: menor cimentación requerida
• Versatilidad: permite grandes luces sin pilares intermedios
• Resistencia: excelente comportamiento frente a cargas variables

Especificaciones técnicas de la estructura

• Perfiles: IPE 240 para pilares, IPE 300 para correas
• Separación entre pórticos: 6 metros (óptimo para relación coste-resistencia)
• Altura de pilares: 6 metros (5,5 metros libres tras forjado)
• Luz entre apoyos: 24 metros (sin pilares intermedios)
• Longitud total: 36 metros
• Superficie útil: 864 m²
• Inclinación de cubierta: 15% para correcto drenaje

Cálculo de cargas consideradas:

• Peso propio estructura: 25 kg/m²


• Sobrecarga de uso: 100 kg/m²


• Viento: según CTE DB-SE-AE (zona eólica específica)


• Nieve: 60 kg/m² (según zona climática)

Sistema de cerramiento: Paneles sandwich

Ventajas del sistema sandwich para uso agrícola

El cerramiento se realizó con paneles sandwich de 40 mm de espesor con núcleo de poliuretano inyectado (PUR) por estas ventajas:

• Aislamiento térmico: Valor U = 0,45 W/m²K
• Aislamiento acústico: reducción significativa del ruido exterior
• Impermeabilidad: junta estanca contra lluvia y viento
• Ligereza: aproximadamente 15 kg/m²
• Resistencia mecánica: adecuada para zonas con granizo
• Bajo mantenimiento: no requiere pinturas ni tratamientos

Composición de los paneles:

1. Cara exterior: chapa de acero prelacada de 0,6 mm

• Color: verde agrícola RAL 6001


• Acabado: polyester siliconado (alta resistencia a UV)

2. Núcleo aislante: poliuretano inyectado de densidad 40 kg/m³

• Espesor: 40 mm


• Conductividad térmica: λ = 0,022 W/mK

3. Cara interior: chapa de acero galvanizado de 0,5 mm

• Acabado: pintura epoxy blanca (mejora reflectancia lumínica)

Distribución de paneles:

• Fachadas laterales: paneles verticales de 1 metro de ancho
• Cubierta: paneles horizontales con sistema de drenaje integrado
• Esquinas y remates: perfiles especiales para estanqueidad

Puertas de acceso y elementos complementarios

Puertas seccionales industriales

Para el acceso de maquinaria se instalaron dos puertas seccionales de 6x5 metros con las siguientes características:

• Sistema de guías: verticales con contrapesos regulables
• Material: paneles sandwich de 40 mm (mismo aislamiento que fachadas)
• Accionamiento: motor eléctrico con mando a distancia y parada de emergencia
• Velocidad de apertura: 15 cm/segundo
• Seguridad: fotocélulas y bordes sensibles al contacto

Ventilación e iluminación natural

Para garantizar un ambiente saludable dentro de la nave:

• 8 lucernarios lineales de policarbonato alveolar en cubierta
• 6 ventanas abatibles de aluminio con rotura de puente térmico
• Rejillas de ventilación en zonas altas y bajas para convección natural
• Extractores estáticos en zonas de posible acumulación de vapores

Distribución interior y funcionalidad

Zonificación del espacio

La nave se organizó en tres áreas funcionales principales:

1. Zona de almacenamiento principal (600 m²)

• Espacio libre para maquinaria en uso


• Circuito de circulación marcado en suelo


• Puntos de iluminación específicos para cada puesto

2. Área de taller y mantenimiento (150 m²)

• Suelo reforzado con hormigón de 25 cm


• Foso de mantenimiento de 8 metros


• Instalación eléctrica trifásica (400V) en columnas


• Compresor de aire centralizado


• Bancada de trabajo con iluminación específica

3. Zona de almacenamiento auxiliar (114 m²)

• Estanterías metálicas para repuestos y herramientas


• Armarios cerrados para productos químicos


• Oficina de control (12 m²) con climatización independiente

Características del suelo

El solado se realizó con hormigón armado H-25 con las siguientes especificaciones:

• Espesor: 20 cm en zona general, 25 cm en área de taller
• Armadura: mallazo electrosoldado 15x15-6/6
• Acabado: fratasado metálico para mayor resistencia al desgaste
• Juntas de dilatación: cada 6 metros coincidiendo con pilares
• Pendientes: 1% hacia puertas para drenaje
• Tratamiento superficial: endurecedor de cuarzo para evitar polvo

Instalaciones técnicas

Sistema eléctrico

• Cuadro general: 400V con protección diferencial y magnetotérmica
• Iluminación: 48 luminarias LED de 150W (nivel 300 lux en plano de trabajo)
• Tomas de corriente: cada 6 metros en paredes y columnas
• Alumbrado de emergencia: circuito independiente con baterías
• Protección contra sobretensiones: pararrayos y protectores específicos

Climatización pasiva

Aprovechando las características del cerramiento sandwich:

• Aislamiento continuo: sin puentes térmicos
• Inercia térmica: reducción de oscilaciones de temperatura
• Ventilación natural cruzada: mediante aperturas estratégicas
• Protección solar: orientación este-oeste y color claro en cubierta

Proceso constructivo: Cronograma y fases

Fases de ejecución:

1. Preparación del terreno y cimentación (3 semanas)

• Movimiento de tierras y compactación


• Zapatas aisladas de 1,5x1,5x0,8 metros


• Viga de atado perimetral

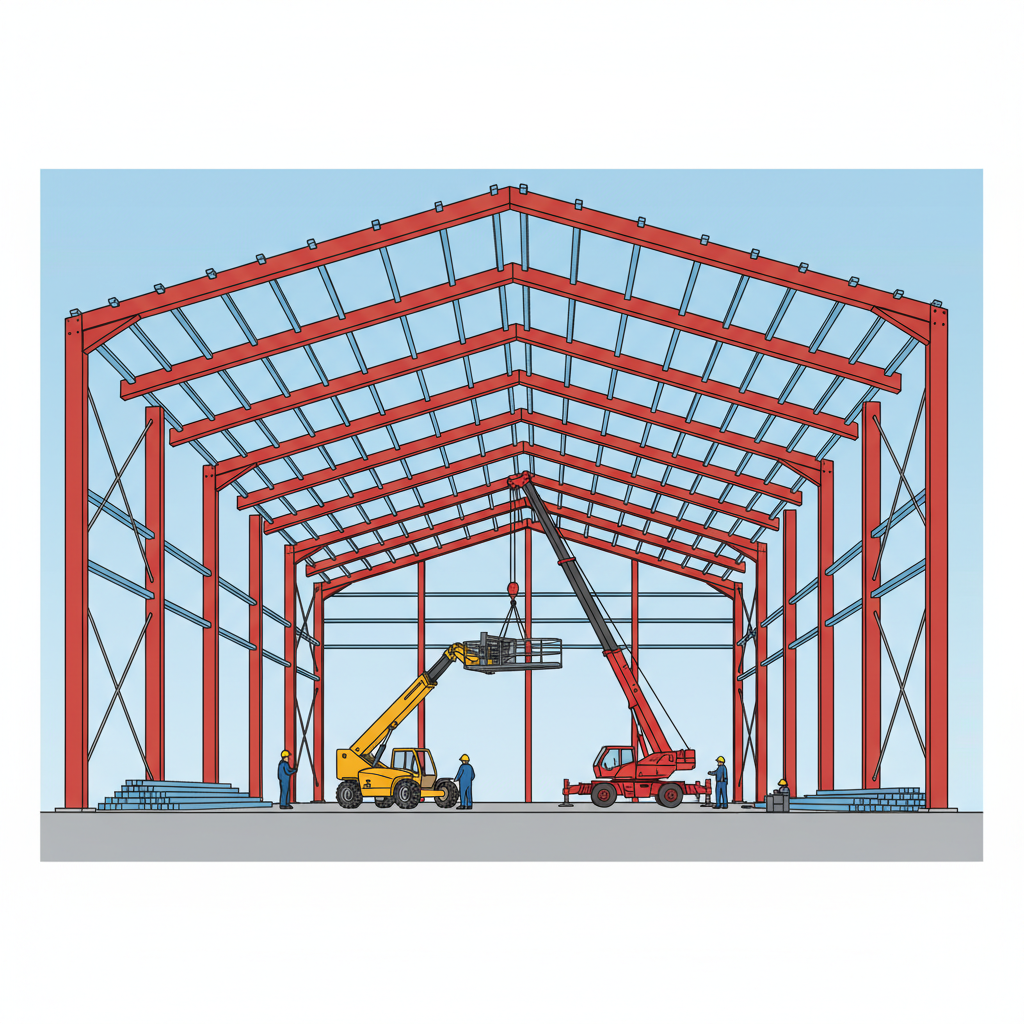

2. Montaje de estructura metálica (2 semanas)

• Recepción y verificación de perfiles


• Montaje de pórticos con grúa telescópica


• Colocación de correas y arriostramientos

3. Instalación de cerramiento (3 semanas)

• Paneles de cubierta con grúa pluma


• Paneles de fachada desde plataformas elevadoras


• Sellado de juntas y colocación de remates

4. Instalaciones y acabados (4 semanas)

• Solado de hormigón


• Instalación eléctrica y de puertas


• Pintura y señalización

Tiempo total de obra: 12 semanas desde inicio a entrega

Resultados y beneficios obtenidos

Ventajas cuantificables:

1. Protección del patrimonio: maquinaria valorada en 750.000€ ahora protegida
2. Ahorro en mantenimiento: reducción estimada del 40% en reparaciones
3. Mejora de productividad: acceso inmediato a equipos en cualquier condición meteorológica
4. Seguridad: eliminación de riesgos por robos o vandalismo
5. Valorización de la propiedad: incremento del valor de la explotación
6. Confort laboral: condiciones adecuadas para trabajos de mantenimiento

Datos de eficiencia energética:

• Consumo estimado de calefacción: 15 kWh/m²/año (frente a 100+ en naves convencionales)
• Reducción de humedad relativa: del 85% al 60% en invierno
• Temperatura estable: variación máxima de 10°C entre día y noche en verano

Conclusión: Inversión con retorno garantizado

La construcción de esta nave logística con estructura metálica y cerramiento sandwich ha demostrado ser una solución óptima para el almacenamiento de maquinaria agrícola. La combinación de rapidez de ejecución, durabilidad y eficiencia energética la convierte en una inversión estratégica para cualquier explotación agrícola moderna.
