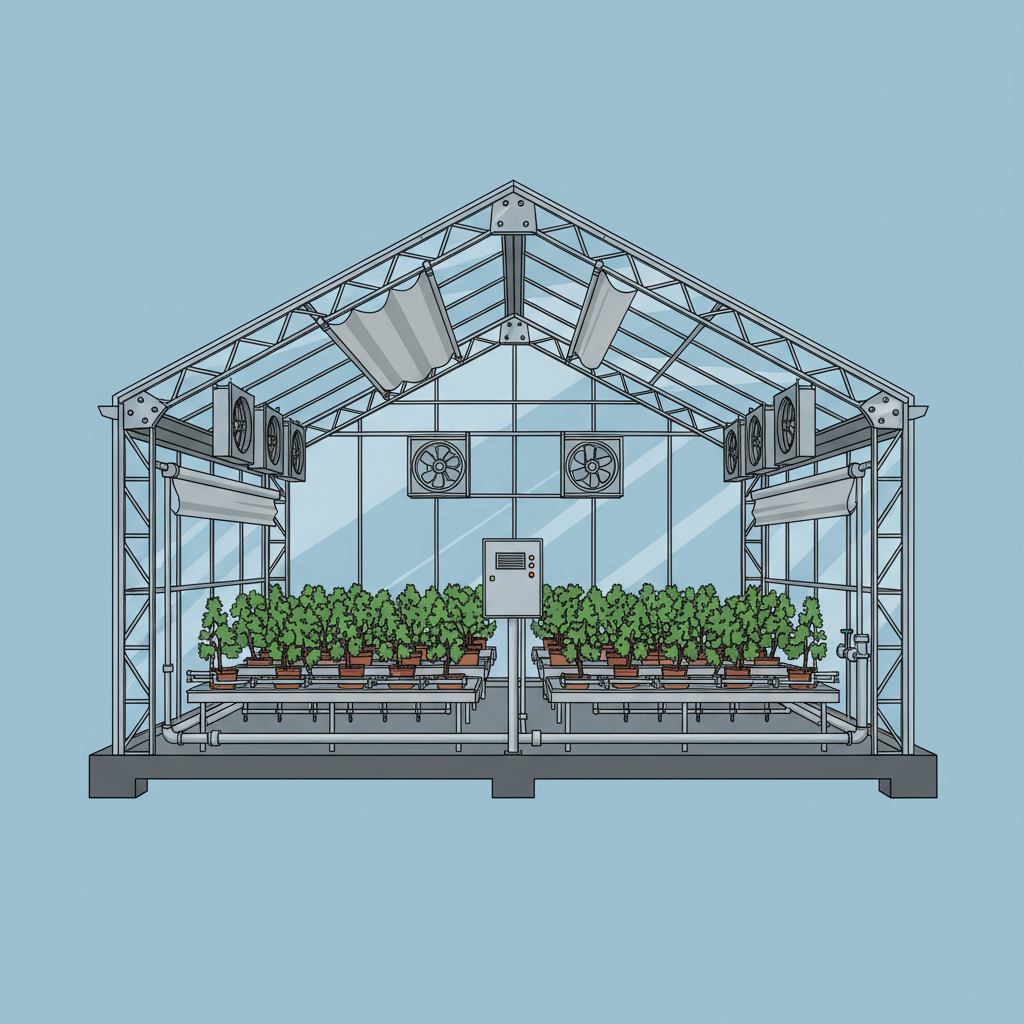

Estructuras metálicas para invernaderos de alta tecnología: Materiales, diseño y control climático
Introducción: La revolución del cultivo protegido en viveros de vid
En la viticultura moderna, donde la calidad, la uniformidad y la sanidad vegetal son determinantes para el éxito económico, los invernaderos de alta tecnología han dejado de ser una opción para convertirse en una necesidad estratégica. En el corazón de esta transformación se encuentran las estructuras metálicas, que han evolucionado desde simples soportes hasta sistemas integrales de ingeniería agrícola. Para los viveros especializados en vid, que manejan material vegetal de alto valor y requieren condiciones ambientales exquisitamente controladas, la elección de la estructura no es un detalle menor: es la columna vertebral de toda la operación.
Este artículo explora cómo los avances en materiales metálicos, diseño estructural e integración de sistemas están redefiniendo lo que es posible dentro de un invernadero, creando microclimas perfectamente adaptados a las fases críticas de enraizamiento, crecimiento y endurecimiento de las plantas de vid.
Materiales: La base de la durabilidad y eficiencia
Acero galvanizado en caliente: El estándar de oro
El material predominante para estructuras de invernaderos de alta gama es el acero estructural galvanizado en caliente por inmersión. Este proceso no es un simple recubrimiento, sino una reacción metalúrgica que crea una capa de aleación zinc-hierro extremadamente adherente y resistente.
Características técnicas clave:
- Espesor de galvanizado: Mínimo de 600 g/m² (Z600 según norma EN ISO 1461), equivalente a un espesor de capa de unos 85 micrómetros. En ambientes costeros o con alta humedad, se recomienda Z700 o superior.
- Resistencia a la corrosión: Vida útil estimada superior a 25 años sin mantenimiento, incluso en el ambiente húmedo y con agroquímicos propio de un invernadero.
- Perfiles estructurales: Se utilizan principalmente tubos cuadrados y rectangulares de acero S235JR o S275JR, con espesores de pared que varían según la carga:
- Columnas principales: 80x80 mm o 100x100 mm con espesor de 3 mm.
- Correas y arriostramientos: 40x40 mm o 50x50 mm con espesor de 2 mm.
Acero con recubrimiento en polvo: Para exigencia estética y protección extra
En instalaciones de alto perfil o donde la estética se valora, se aplica un recubrimiento en polvo epoxi-poliéster sobre la galvanización. Esto no solo ofrece una gama infinita de colores (el verde agrícola RAL 6002 es el más común), sino que añade una barrera física adicional contra rayaduras y corrosión localizada.
Aluminio estructural: Ligereza para cubiertas y aperturas
Para elementos móviles como ventanas cenitales, laterales o sistemas de sombreado retráctil, el aluminio anodizado o con pintura de poliéster es la elección óptima. Su relación resistencia-peso es excelente y no requiere galvanización, ya que forma una capa natural de óxido que lo protege.
Diseño estructural: Ingeniería para cargas y eficiencia lumínica
Geometrías de cubierta: Más allá de la forma
La forma del invernadero determina su comportamiento térmico, la captación de luz y la evacuación de agua. Para viveros de vid, predominan dos diseños:
1. Invernadero tipo capilla (túnel ancho):
- Cumbrera plana o ligeramente curva: Permite una mejor distribución del aire caliente y la instalación de ventilaciones cenitales continuas.
- Altura al caballete: Mínimo de 5 metros para permitir una buena estratificación del aire y reducir el estrés por calor en las plantas.
- Pendiente de cubierta: 25-30% para asegurar el deslizamiento rápido del agua y evitar acumulaciones.
2. Invernadero multitúnel (tipo Venlo):
- Módulos conectados: Permite ampliaciones modulares y una excelente estabilidad estructural.
- Cubierta a dos aguas: Optimiza la captación de luz solar en invierno.
- Ancho de nave: Típicamente 9,6 m o 12,8 m, dimensiones estandarizadas que optimizan el uso de materiales.
Cálculo de cargas: Normativa y factores de seguridad
Una estructura para invernadero de alta tecnología se calcula bajo la Norma EN 13031-1:2001 (Invernaderos: Diseño y construcción). Las cargas consideradas son:
- Carga permanente: Peso propio de la estructura, cubierta (policarbonato, vidrio o film) y equipos fijos (riego, iluminación).
- Carga de nieve: Variable según zona geográfica. En España, por ejemplo, puede ir desde 75 kg/m² en zonas litorales hasta 200 kg/m² en zonas de montaña.
- Carga de viento: Crítica para estructuras ligeras. Se calcula según la velocidad básica de viento de la zona (ej: 26 m/s en zona B según CTE DB-SE-AE).
- Carga de cultivo: En viveros de vid, se consideran pesos por macetas colgantes o sistemas de mesas de cultivo, que pueden alcanzar los 15-20 kg/m².
Factor de seguridad: Las estructuras se dimensionan con coeficientes de seguridad que garantizan su integridad ante eventos extremos, típicamente entre 1,5 y 2,0 sobre la carga de trabajo máxima.
Sistemas de anclaje: La conexión con el terreno
Un error común es subestimar la importancia de los anclajes y zapatas de cimentación. Para una estructura estable:
- Zapatas de hormigón armado: Mínimo 40x40x50 cm, con armadura de 4 redondos de 10 mm.
- Anclajes químicos o mecánicos: Pernos de acero galvanizado de alta resistencia (grado 8.8) empotrados al menos 30 cm en el hormigón.
- Distancia entre columnas: Óptima entre 3 y 4 metros, equilibrando coste, sombreado y resistencia.
Integración de sistemas: El invernadero como organismo tecnológico
Control climático automatizado: El cerebro del sistema
La estructura metálica moderna no es un mero soporte, sino el esqueleto sobre el que se integra una red de sensores y actuadores. Los sistemas de control climático (como los de Priva, Hoogendoorn o Argus) gestionan automáticamente:
- Ventilación natural: A través de ventanas cenitales y laterales motorizadas, con aperturas que pueden alcanzar el 40% de la superficie de cubierta.
- Sombreado móvil: Pantallas de aluminio y poliéster con distintos grados de opacidad (30%-80%), accionadas por motores eléctricos montados en la estructura.
- Calefacción: Tubos de polietileno para agua caliente (suelo radiante) o sistemas de aire caliente, cuyos soportes y distribuidores se fijan directamente a la estructura.
- Refrigeración y humectación: Sistemas de cooling pad (paneles evaporativos) y ventiladores de extracción de alta capacidad (hasta 50.000 m³/h por unidad).
Sistemas de riego y fertirrigación: La circulación sanguínea
Para viveros de vid, donde el control hídrico es vital para el enraizamiento de estaquillas y el desarrollo de patrones, la estructura debe soportar:
- Barras de riego motorizadas: De aluminio o acero inoxidable, que recorren la nave con precisión milimétrica. Requieren soportes rígidos cada 3-4 metros.
- Tuberías principales de distribución: De PVC o polietileno, fijadas a las columnas o correas.
- Sistemas de recogida de drenaje: Canaletas y tuberías integradas en el diseño del suelo y la estructura.
Cubiertas: La piel del invernadero
La elección del material de cubierta está íntimamente ligada al diseño de la estructura:
| Material | Ventajas | Consideraciones estructurales |
|--------------|--------------|-----------------------------------|
| Policarbonato alveolar (16 mm) | Alto aislamiento, difusión excelente de luz, resistente al granizo. | Peso: ~1,5 kg/m². Requiere perfiles de fijación específicos y juntas de dilatación. |
| Vidrio templado (4 mm) | Máxima transmisión lumínica, inerte, larga duración. | Peso: ~10 kg/m². Exige estructura muy rígida y soportes especiales. |
| Film multicapa coextruido (200 micras, tipo IR/AC) | Bajo costo inicial, buena difusión. | Peso ligero (~0,2 kg/m²) pero requiere sistema de tensado y cambio cada 3-5 años. |
Para viveros de vid, donde la calidad de la luz (difusa, sin sombras marcadas) es crucial para evitar estrés y promover un crecimiento homogéneo, el policarbonato alveolar o los films difusores son las opciones predominantes.
Caso de estudio: Invernadero para vivero de vid de alta sanidad
Imaginemos un proyecto real: Un vivero que produce 500.000 plantas de vid anuales, con certificación de material libre de virus.
Especificaciones técnicas de la estructura:
- Superficie: 5.000 m² (5 naves de 1.000 m² cada una, tipo multitúnel).
- Estructura: Acero galvanizado Z600, con columnas de 100x100x3 mm cada 4 m.
- Cubierta: Policarbonato alveolar de 16 mm de espesor, con tratamiento anti-goteo y bloqueo de IR.
- Control climático: Sistema integrado que gestiona:
- Ventilación cenital automática (25% de apertura).
- Pantalla de sombreo móvil de aluminio (70% opacidad).
- Sistema de calefacción por suelo radiante (agua a 40°C).
- Humectadores de alta presión para control de humedad relativa.
- Riego: Sistema de barras motorizadas con boquillas de nebulización para enraizamiento y riego por goteo para crecimiento.
Resultados documentados en instalaciones similares:
- Incremento de tasa de enraizamiento: Del 75% al 92% gracias al control preciso de temperatura de sustrato (óptima: 24-26°C).
- Reducción del ciclo de producción: De 8 a 6 meses por el crecimiento optimizado.
- Ahorro de agua y fertilizantes: Hasta un 40% mediante la recirculación de drenajes.
Mantenimiento y vida útil: Inversión a largo plazo
Una estructura metálica de calidad, correctamente instalada, requiere un mantenimiento mínimo pero sistemático:
Lista de verificación anual:
1. Inspección visual de corrosión: Especialmente en puntos de contacto con el suelo, uniones y donde se acumule humedad.
2. Reapriete de tornillería: Los ciclos térmicos pueden aflojar fijaciones. Usar llave dinamométrica según especificaciones.
3. Limpieza de canalones y desagües: Evitar acumulación de hojas y suciedad que añadan peso y retengan humedad.
4. Verificación de sistemas móviles: Lubricación de rodamientos en ventanas y pantallas, revisión de cables y motores.
5. Comprobación de la estanqueidad de la cubierta: Sustitución de juntas de goma deterioradas.
Con este mantenimiento, la vida útil de la estructura metálica puede superar los 30 años, mientras que los sistemas de automatización (con actualizaciones de software y algún recambio de sensores) tienen una vida útil de 10-15 años.
Conclusión: Más que un soporte, un sistema estratégico
La elección de la estructura metálica para un invernadero de alta tecnología en viticultura no es una decisión de compra, sino una inversión estratégica en capacidad productiva, calidad y sanidad vegetal. Ya no se trata simplemente de "cubrir un cultivo", sino de crear un entorno bioclimático preciso, repetible y eficiente que maximice el potencial genético de cada planta de vid.
Los materiales galvanizados de alta resistencia, los diseños calculados para cargas extremas y la integración nativa con sistemas de automatización convierten a la estructura moderna en el elemento habilitante para una viticultura de vanguardia: desde la producción de material de propagación certificado hasta el pre-acondicionamiento de plantas para su éxito en campo.
¿Está planeando modernizar o ampliar su vivero de vid? No subestime la fase de diseño estructural. Consulte con ingenieros especializados en agroestructuras que puedan traducir sus necesidades agronómicas en un diseño técnico y económico óptimo. La estructura correcta no es un gasto, es el cimiento sobre el que se construye la excelencia vitícola del futuro.
