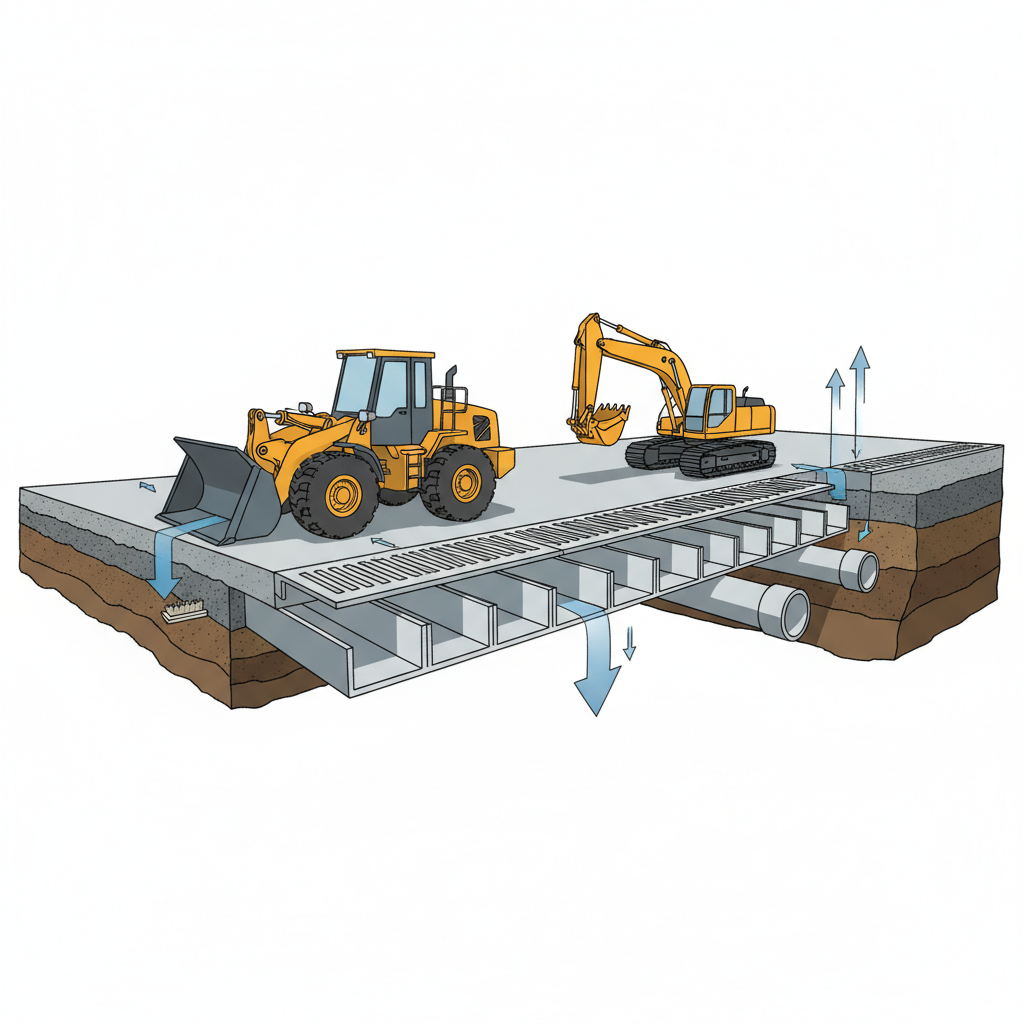

Sistemas de drenaje perimetral con canaletas de aluminio para patios de maniobra de maquinaria agrícola
Introducción: El desafío del agua en zonas de trabajo pesado
Los patios de maniobra, áreas de estacionamiento y zonas de circulación de maquinaria agrícola enfrentan un problema constante: la acumulación de agua por lluvias, lavados o filtraciones. Este encharcamiento no es solo una molestia superficial; representa un riesgo operativo significativo, acelera el deterioro de superficies, dificulta las tareas de mantenimiento y puede comprometer la seguridad del personal. En entornos donde operan tractores, cosechadoras, remolques y otra maquinaria pesada, el agua estancada se convierte en un enemigo silencioso que erosiona la productividad y aumenta los costos de mantenimiento a largo plazo.
La solución tradicional de pendientes y sumideros a menudo resulta insuficiente en áreas extensas con tránsito intenso. Aquí es donde los sistemas de drenaje perimetral con canaletas de aluminio emergen como una solución técnica superior, específicamente diseñada para el exigente mundo agrícola e industrial.
¿Por qué el drenaje perimetral es crucial en patios de maniobra?
Problemas generados por el encharcamiento
1. Degradación acelerada de superficies: El agua estancada penetra en grietas del hormigón o asfalto, expandiéndose con los ciclos de congelación-descongelación y acelerando su deterioro.
2. Riesgos de seguridad: Superficies resbaladizas aumentan la probabilidad de accidentes durante las operaciones con maquinaria pesada.
3. Dificultades operativas: El barro y el agua dificultan el movimiento de equipos, el acceso para mantenimiento y la carga/descarga en remolques.
4. Corrosión prematura: La humedad constante acelera la oxidación en componentes metálicos de maquinaria y estructuras.
5. Acumulación de sedimentos: El agua arrastra tierra, aceites y residuos que se depositan, creando superficies irregulares y potencialmente contaminantes.
Ventajas del enfoque perimetral
Un sistema perimetral estratégicamente instalado captura el agua antes de que se disperse por la zona de trabajo, dirigiendo el flujo hacia puntos de evacuación controlados. Esto contrasta con sistemas puntuales que solo recogen agua una vez que ya ha inundado el área.
Canaletas de aluminio: La elección técnica para entornos exigentes
Propiedades del aluminio en aplicaciones de drenaje
El aluminio utilizado en canaletas de drenaje industrial no es el mismo que encontramos en aplicaciones domésticas. Se trata de aleaciones específicas (comúnmente de la serie 6000, como el 6063 o 6061) que ofrecen:
- Resistencia a la corrosión excepcional: El aluminio desarrolla naturalmente una capa de óxido que lo protege, incluso en entornos con humedad constante, fertilizantes o productos químicos agrícolas.
- Alta resistencia mecánica: Las canaletas industriales suelen tener espesores entre 3-6 mm, con refuerzos estructurales que permiten soportar cargas de tráfico pesado (hasta 90 toneladas en clases F900).
- Peso reducido: Aproximadamente un tercio del peso del acero, facilitando la instalación y reduciendo carga sobre estructuras de soporte.
- Mantenimiento mínimo: No requiere pinturas o tratamientos anticorrosivos periódicos.
Comparativa con otros materiales
| Material | Ventajas | Desventajas para uso agrícola |
|----------|----------|-------------------------------|
| Aluminio | Resistencia a corrosión, ligereza, fácil limpieza, larga vida útil | Coste inicial superior al PVC |
| PVC | Bajo coste, fácil instalación, resistencia química | Limitada resistencia a cargas pesadas, vulnerable a impactos |
| Acero galvanizado | Alta resistencia mecánica, coste moderado | Susceptible a corrosión a largo plazo, mayor mantenimiento |
| Hormigón | Máxima resistencia, integración con pavimentos | Difícil instalación y modificación, superficie porosa que retiene suciedad |
Componentes de un sistema de drenaje perimetral completo
1. Canaletas principales
Elementos lineales que capturan y conducen el agua. Para patios de maniobra se recomiendan:
- Perfiles de sección amplia: Desde 100 mm hasta 300 mm de ancho interno
- Con rejillas de alta carga: Clases de carga D400 a F900 según normativa EN 1433
- Longitudes estándar: Generalmente 1 metro o 0.5 metros para facilitar el transporte y manejo
- Pendiente integrada: Algunos modelos incluyen pendiente interna del 0.5% al 2% para optimizar el flujo
2. Rejillas de protección
Componente crítico en zonas de tránsito pesado. Deben cumplir con:
- Certificación de carga: Clases C250 (vehículos ligeros) hasta F900 (tráfico pesado intenso en puertos y aeropuertos)
- Diseño antideslizante: Superficies con relieve o ranuradas para evitar resbalones
- Aberturas optimizadas: Suficientemente grandes para permitir el paso del agua pero pequeñas para evitar que ruedas de maquinaria se atasquen (generalmente 10-20 mm)
- Sistemas de fijación seguros: Mecanismos de bloqueo que impiden el desplazamiento accidental
3. Sumideros y puntos de captación
- Sumideros de sedimentos: Con cesta extraíble para retener sólidos antes de que entren en la red
- Sifones de desodorización: Evitan la salida de olores de la red de saneamiento
- Rejillas de inspección: Para mantenimiento y limpieza periódica
4. Sistemas de conexión y sellado
- Juntas estancas: De elastómero EPDM o neopreno para garantizar estanqueidad
- Conectores angulares: Para cambios de dirección (90°, 45°, 30°)
- Adaptadores a red existente: Para integrarse con sistemas de drenaje previos
Diseño e instalación: Consideraciones técnicas clave
Análisis previo a la instalación
1. Estudio hidrológico: Calcular el caudal máximo previsible basado en:
- Intensidad de lluvia de la zona (mm/hora)
- Superficie de captación (m²)
- Coeficiente de escorrentía del pavimento
2. Evaluación de cargas: Determinar la clase de resistencia necesaria según:
- Tipo de maquinaria que circulará (peso por eje)
- Frecuencia de tránsito
- Presencia de equipos de manipulación (carretillas elevadoras, grúas)
3. Topografía del terreno: Identificar puntos bajos naturales y dirección de escorrentía
Principios de diseño eficiente
- Ubicación estratégica: Instalar canaletas en los bordes de las zonas de circulación, cerca de entradas de naves y en puntos de lavado de maquinaria
- Pendientes adecuadas: Mínimo 0.5% para canaletas hasta 200 mm, 0.3% para secciones mayores
- Capacidad de reserva: Dimensionar con un 20-30% de capacidad adicional a los cálculos teóricos
- Accesibilidad para mantenimiento: Dejar espacio para la extracción de rejillas y limpieza de sumideros
Proceso de instalación paso a paso
```
1. Preparación del terreno: Excavación según dimensiones especificadas
2. Base de apoyo: Lecho de hormigón pobre o grava compactada
3. Colocación de canaletas: Con pendiente verificada con nivel láser
4. Conexión entre elementos: Con juntas sellantes y sistemas de fijación
5. Instalación de rejillas: Verificando que queden al nivel del pavimento
6. Prueba de estanqueidad: Con agua para detectar posibles fugas
7. Relleno lateral: Con material granular compactado en capas
8. Pavimentación final: Integración con el firme existente
```
Mantenimiento: Maximizando la vida útil del sistema
Rutina de mantenimiento preventivo
- Limpieza periódica: Retirar sedimentos, hojas y residuos cada 3-6 meses
- Inspección visual: Verificar integridad de rejillas y ausencia de deformaciones
- Limpieza de sumideros: Vaciar cestas de sedimentos después de lluvias intensas
- Verificación de pendientes: Confirmar que no hay asentamientos que afecten el flujo
Ventajas del aluminio en mantenimiento
- Superficie lisa no porosa: Los residuos no se adhieren, facilitando la limpieza
- Resistencia a productos de limpieza: Compatible con desengrasantes y limpiadores industriales
- No requiere tratamientos: A diferencia del acero, no necesita pintura o protección anticorrosiva periódica
- Larga vida útil: Sistemas bien instalados pueden superar los 25-30 años de servicio
Casos de aplicación específicos en el sector agrícola
1. Patios de lavado de maquinaria
Zonas donde se concentra gran cantidad de agua con sedimentos. Recomendaciones:
- Canaletas perimetrales con rejillas de abertura fina (10 mm)
- Sumideros con doble sistema de sedimentación
- Pendientes más pronunciadas (1.5-2%) para arrastrar partículas
2. Zonas de carga/descarga de remolques
Áreas donde se acumulan residuos de cosechas y tierra:
- Canaletas de sección amplia (250-300 mm)
- Rejillas con diseño de barrotes longitudinales para evitar atascos con ruedas
- Sistema de captación conectado a separador de sólidos
3. Perímetros de naves y almacenes
Protección contra filtraciones y humedad en estructuras:
- Canaletas con sistema de drenaje hacia el exterior del edificio
- Integración con sistemas de recogida de aguas pluviales para reutilización
- Elementos prefabricados para instalación rápida
4. Accesos a fincas y caminos internos
Solución para puntos conflictivos donde se acumula agua:
- Canaletas transversales en puntos bajos
- Sistemas de drenaje lineal en laterales de caminos
- Rejillas con diseño específico para tránsito agrícola
Consideraciones económicas: Inversión vs. retorno
Costes iniciales vs. ahorros a largo plazo
Aunque los sistemas de aluminio tienen un coste inicial superior a alternativas como PVC (aproximadamente 30-50% más), ofrecen:
- Menores costes de mantenimiento: Eliminación de tratamientos anticorrosivos
- Mayor durabilidad: Vida útil 2-3 veces superior a PVC en aplicaciones pesadas
- Reducción de daños colaterales: Menor deterioro de pavimentos y estructuras adyacentes
- Menor riesgo de accidentes: Superficies más seguras reducen potenciales costes por siniestros
Análisis de ciclo de vida
Un estudio comparativo de 20 años muestra que, considerando instalación, mantenimiento y reposiciones, los sistemas de aluminio pueden resultar un 15-25% más económicos que alternativas de acero galvanizado, y significativamente más rentables que PVC en aplicaciones de alta carga.
Normativa y certificaciones relevantes
Estándares europeos aplicables
- EN 1433: Canaletas de drenaje para tráfico rodado - Clases de carga, requisitos de ensayo y marcado
- EN 124: Rejillas de registro y tapas para vías públicas - Clasificación por carga
- EN 1090-1: Ejecución de estructuras de acero y aluminio - Requisitos para evaluación de conformidad
- EN ISO 9001: Sistemas de gestión de calidad en fabricación
Certificaciones de calidad
Al seleccionar canaletas de aluminio, verificar que el fabricante dispone de:
- Marcado CE según Directiva de Productos de Construcción
- Certificados de ensayo de carga independientes
- Garantías documentadas sobre materiales y acabados
Conclusión: Invertir en drenaje eficiente es invertir en productividad
Los sistemas de drenaje perimetral con canaletas de aluminio representan una solución técnica madura y probada para los desafíos de gestión del agua en patios de maniobra agrícolas e industriales. Más allá de resolver el problema inmediato del encharcamiento, estos sistemas contribuyen a:
- Mejorar la seguridad en zonas de trabajo con maquinaria pesada
- Extender la vida útil de pavimentos y estructuras
- Optimizar las operaciones eliminando tiempos muertos por condiciones del terreno
- Reducir costes de mantenimiento a medio y largo plazo
La elección del aluminio como material principal responde a su combinación única de resistencia mecánica, durabilidad en entornos agresivos y mínimo mantenimiento, características especialmente valiosas en el exigente contexto agrícola donde la funcionalidad no puede comprometerse por condiciones meteorológicas adversas.
